WEH الکترو هیدرولیک Rexroth و سوپاپ با کنترل جهت
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | SJ HYD |
| گواهی: | ISO9001 |
| شماره مدل: | DB، DBD، DBW |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| جزئیات بسته بندی: | کارتن یا جعبه های چوبی |
| زمان تحویل: | یک ماه |
| شرایط پرداخت: | T/T یا اعتبارات اسنادی |
| قابلیت ارائه: | 1000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| برجسته: | شیر فشار هیدرولیک,دریچههای ایمنی,هیدرولیک |
||
|---|---|---|---|
توضیحات محصول

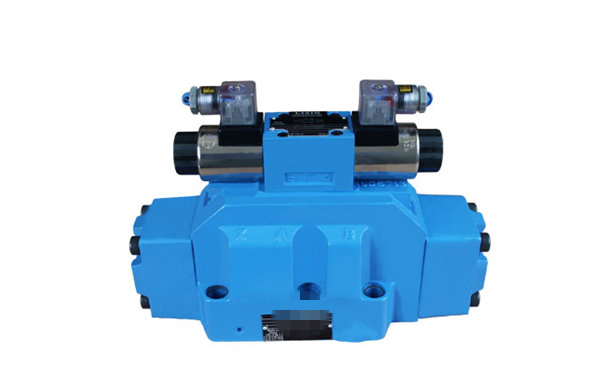

WEH الکترو هیدرولیک Rexroth و سوپاپ با کنترل جهت
جهت قرقره بسته شیر WEH الکترو هیدرولیکی عمل
WEH32 الکترو هیدرولیک شیر کنترل جهت
دریچه قرقره جهت استفاده می شود برای conrol شروع، توقف و جهت جریان سیال و در نتیجه جهت حرکت و یا نگه داشتن موقعیت (سیلندر یا موتور های هیدرولیک) آنها مشخص است. دریچه را می توان در مدار هیدرولیک در هر موقعیت با هم با یک subplate نصب شده است.
سطوح اتصال با حلقه ای که با شیر شامل مهر و موم شده.
شرح عملیات

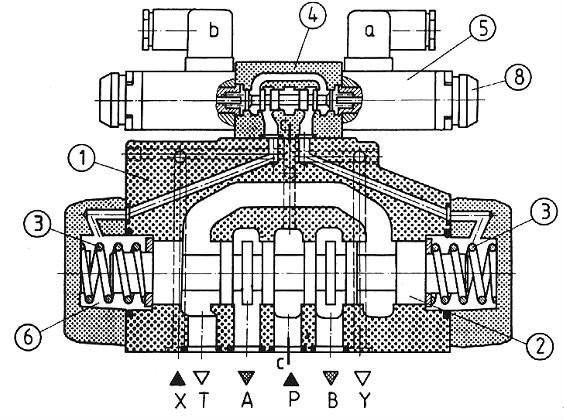

شیر کنترل جهت با تغییر موقعیت قرقره کنترل 2 که در حال حرکت در امتداد محور آن جدا یا متصل پورت A، B، P و T در مسکن 1 روشن باشد.
فشار به محفظه یک بهار 6 عرضه از طریق دریچه خلبان 4 اعمال بر روی سطح قرقره اصلی و در نتیجه قرقره اصلی از موقعیت بی طرف آن منتقل شده است.
قرقره کنترل اصلی است که در موقعیت مرکز توسط بهار 4 برگزار یا هیدرولیکی است که توسط فشار سیال موثر (از طریق دریچه خلبان) در هر دو سطح قرقره.
مرکزی آستین 7 در خدمت محور تابع.
شیر خلبان الکتریکی توسط مارپیچ 5، که ممکن است با استفاده از دکمه اضطراری 8. دکمه اضطراری اختیاری مجهز عمل اجازه می دهد تا بهره برداری از خلبان
دریچه بدون موضوع energisation به فشار مایع خلبان بودن را در اختیار.

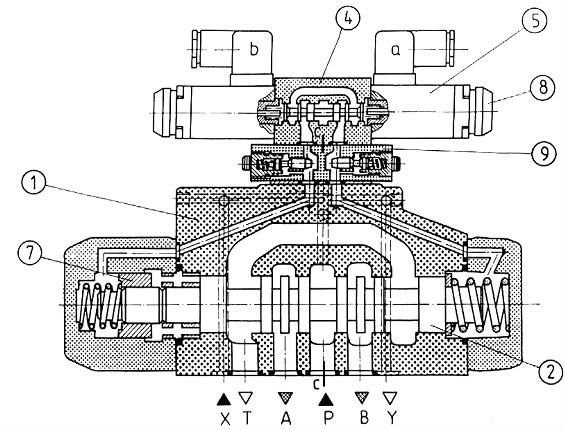

شیر کنترل جهت ممکن است با خلبان چوک تنظیم 9 ارائه شده است.
داده های تکنیکی
| سیال هیدرولیک | روغن های معدنی، استر فسفات | |
| فیلتراسیون مورد نیاز | تا 16 میلی متر (توصیه می شود 10 میلی متر) | |
| محدوده دمای سیالات | 243-343 K | |
| گرانروی سیال اسمی | 37 mm2 در در دمای. از 328 K | |
| وسیعی ویسکوزیته | 2.8-380 MM2 / بازدید کنندگان | |
| دمای کار بهینه (تجمع مایع در یک مخزن) | 313-328 K | |
| وزن | حداکثر 51 کیلوگرم | |
حداکثر فشار عملیاتی
- در پورت A، B، P 35 MPa برای H-4WEH 32، 28 MPa برای 4WEH 32
- در بندر T 25 مگاپاسکال
بازگشت مایع خلبان Y = خارجی
بازگشت مایع خلبان Y = داخلی
(3-موقعیت بهار دریچه محور، شیر 2 موقعیت) 16 مگاپاسکال
بازگشت مایع خلبان داخلی
(شیر 3-موقعیت هیدرولیکی محور) بدون
فشار خلبان حداقل
تامین مایع خلبان X = خارجی
تامین مایع خلبان X = داخلی
سه موقعیت شیر کنترل جهت PST = 0.8 مگاپاسکال
دو موقعیت شیر کنترل جهت بهار PST محور = 1.0 مگاپاسکال
شیر کنترل جهت دو موقعیت هیدرولیکی PST محور = از 0.5MPa
تامین مایع خلبان X = داخلی
انواع قرقره G، H، F، S، T (از طریق دریچه قبل از بار یا با مناسب
نرخ جریان بالا)
موتور 25Mpa فشار حداکثر خلبان

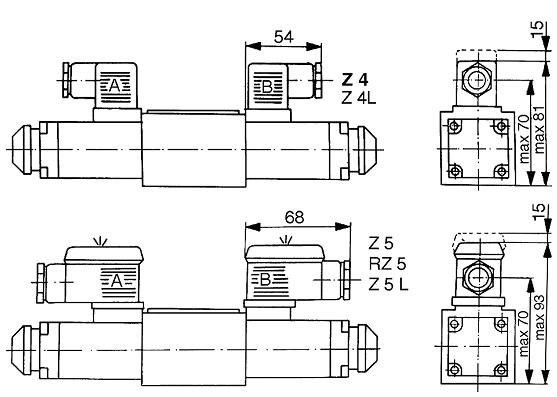

اتصالات الکتریکی :
